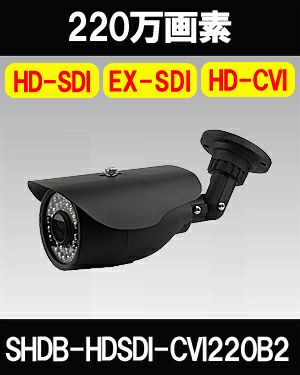

SHDB-HDSDI-CVI220B2 220万画素 防水型赤外線カメラの特長

放送用機器に使用されるフルハイビジョン規格のHD-SDIデジタル高精細画質で映像を出力する屋外用赤外線防犯カメラです。デジタルシグナルプロセッサー(DSP)大手のEYENIX社製のプロセッサーと国内大手のSONY製センサーを使用した高感度、高性能、多機能カメラです。カメラ内部にマルチデジタルシグナルプロセッサーを使用することで、HD-SDI以外のEX-SDI/HDCVIの合わせて3つの規格の映像を出力することができるフルハイビジョンカメラです。既設の場合、現場のレコーダーに合わせた映像規格の選択が可能です。OSDメニューで逆光補正、明るさ調整など環境に合わせた調整ができます。 通線ケーブルは3C2Vや5CFBを使用するので、既存のアナログカメラのケーブルを使用することが可能です。マンションや戸建てなどのアナログカメラの更新にもおすすめです。

・単焦点3.6ｍｍレンズの採用で画角は約67度までの範囲をカバー、死角を少なくした監視が可能です。

・HD-SDI/EX-SDI/HDCVIの3規格の出力が可能なマルチデジタルシグナルプロセッサーを採用

・SONY製CMOSのモジュールを採用することで、より明るい鮮明な映像を映し出すことが可能

・220万画素の高画質でデジタルズームの機能でより鮮明な映像を実現

・照度0luxの暗闇でも撮影可能な赤外線LEDを30個搭載し、15m先の被写体まで監視が可能

・ボディーは屋外での使用を想定したIP66(防塵防水)規格となっており、強い埃や雨に耐え得る素材を使用

HD-SDIはハイビジョンテレビ放送規格

SHDB-VK220が採用しているHD-SDIの映像方式はハイビジョンテレビ放送に使われる信号規格でフルデジタルで映像の歪や劣化がなく精緻で高画質な映像が特長です。

HD-SDI/EX-SDI/HDCVI 3つの映像出力ができるハイビジョンカメラ

HD-SDI/EX-SDI用デジタルシグナルプロセッサー(DSP)大手のEYENIX社製DSPを使用。EN771CはHD-SDI、EX-SDI、HDCVIの3つの信号形式で出力可能なマルチシグナルプロセッサーです。使用するレコーダーやシステムとの組み合わせに応じてOSD画面から信号を切り替えることができます。

HD-SDIは高画質の1920×1080pの220万画素フルハイビジョン放送規格を採用

EX-SDIは通線距離の長い高画質EX-SDIの選択はOSDから設定可能

アナログのHDCVIのフルハイビジョンカメラはシステムの使用環境でお選びください。

HD-SDI/EX-SDI/HDCVI 映像規格別の特長

映像の種類により長短があります。

アナログ方式は歪みや通線距離が長くなると映像の劣化がありますがデジタルは価格が高くなる傾向があります。

EYENIX製DSP EN771CとSONY Exmor CMOSセンサーを採用

HD-SDI/EX-SDI用デジタルシグナルプロセッサー(DSP)大手のEYENIX社製DSPを使用。EN771CはHD-SDI、EX-SDI、HDCVIの3つの信号形式で出力可能なマルチシグナルプロセッサーです。使用するレコーダーとの組み合わせに応じて信号を切り替えることができます。

SONY製Exmor CMOSセンサーIMX322を搭載で低照度、低ノイズ映像を実現！

220万画素フルハイビジョンカメラと52万画素アナログカメラの解像度比較

960Hのアナログ52万画素カメラと比較して、SHDB-HDSDI-CVI220B2は220万画素ハイビジョン画質で映像を出力することができます。そのためご自宅の大型テレビでもアナログカメラの映像のように粗くなく鮮明が映像で見れます。

220万画素と52万画素アナログカメラの画像比較

52万画素アナログカメラでは認識できない文字も、220万画素のフルハイビジョンカメラでは、大きい文字はそのままでも読み取り、小さい文字はデジタルズーム機能を使ったりして読み取ることが可能です。

おすすめ使用例

• 低価格でフルハイビジョン映像のカメラを導入したい。
• レジ周りなど細かな文字まで映したい
• アナログカメラで使用していた既存の配線をそのままハイビジョンカメラに交換したい。

OSD機能でカメラの機能設定が簡単操作！

OSDステックを操作して、OSDメニュー画面（On-Screen Display）からカメラの設定変更が出来ます。逆光補正 、明るさ等細かな設定をすることが可能です。

単焦点3.6ｍｍレンズで広角での監視が可能

単焦点3.6ｍｍレンズの採用で画角は約67度までの範囲をカバー、死角を少なくした監視が可能です。

監視距離3ｍ(拡大表示の画像はDVRの専用ソフトでデジタルズーム)
【画角の考え方】
画角を広くすると被写体は遠くに見えるようになります。被写体を近くで見ようとすると(望遠)画角は狭くなります。 標準のカメラは3.6mm(水平画角約67度)くらいのレンズが付いています。

赤外線LEDで昼夜監視

照度を自動認識、昼間は220万画素のフルハイビジョンカラー、夜間はノイズの少ない白黒モードでくっきり、カラーモード、白黒モード、オートモードを環境に合った設定が可能です。 赤外線LEDを使用する事で光の全くない暗闇（照度0lux)でも映像を撮影することが出来ます。
SHDB-HDSDI-CVI220B2は赤外線LEDを30個搭載しており、有効照射距離は15mです。

リアルWDR機能(15fps-REAL-WDR)の高画質逆光補正

リアルWDR(R-WDR)の機能は逆光時の被写体の暗い部分を明るくする機能です。 リアルWDR(R-WDR)の逆光映像は明るい部分と暗い部分を交互にスキャンし2枚のフレームを合成して逆光の映像を再生します。 リアルWDR(R-WDR)には毎秒60フレームで再生するカメラと30フレームで再生するカメラがあります。60フレームのカメラは逆光の映像が30フレームで再生されるので正確でスムーズな映像再生が特長です。デジタルWDR(D-WDR)は映像のガンマ値を調節する事で明るさをデジタル処理をするため、リアルWDRと比較して色に斑があったり、薄くなったりすることがあります。

※1.動画は1920×1080で録画再生されます。右下で全画面すればフルハイビジョン映像が確認できます。
(再生ボタンを押すと下段に現れる歯車のマークから画質を1080Pに変更してご覧ください。)

※2.リアルWDRは2種類ある！
カメラでフレーム数が30fpsのものは逆光撮影を15fpsで撮影します。高性能カメラでフレーム数が60fpsのものは逆光撮影を30fpで撮影します。15fpの動画は少しカクカクしますが、30fpの動画は滑らかな動画再生ができます。
※3.サンプルの逆光動画は15fpの動画で少しカクカクしています。

カメラを雨から防ぐ強力なIP66 防水仕様

保護等級IP66（防塵防水）仕様のボディーを使用する事で直接雨にさらされる環境にも設置可能です。

設置イメージ

ブラケットの調節で天井はもちろん、壁にも取付け可能。

スペック表

SHDB-HDSDI-CVI220B2の詳細なカメラスペックです。

カメラ図面

SHDB-HDSDI-CVI220B2のカメラ図面です。

関連製品接続イメージ図

防犯カメラ、監視用モニターとの接続イメージ図です。
