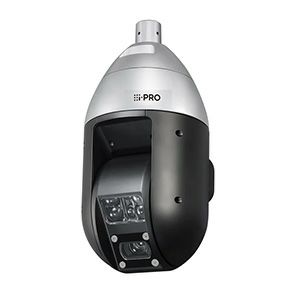

PTZカメラ（耐重塩害）（IR LED付）（ X・Sシリーズ／FHD） WV-S6532LNSUX

港湾監視や災害対策に沿岸地域のさまざまなセキュリティをサポート

• ISO14993準拠の耐重塩害仕様。
  (［ISO14993］: 塩水噴霧、乾燥、湿潤を繰り返すことで耐食性を評価する試験規格)
  外装を耐重塩害仕様にすることで、従来対応していなかった重塩害・塩害地域に対応

  港湾監視や災害対策に沿岸地域のさまざまなセキュリティをサポート

  高性能赤外線照明と可視光カットフィルターを標準搭載

  光学ズームレンズ＆ギアドライブを使った高精度プリセット機能を搭載

  低ビットレート高画質ストリームを実現

  * オープン価格の商品は本体希望小売価格を定めていません。
  * レンズ交換不可
  * WV-S6532LNSUX：光学22倍ズーム
  * 必ず梱包のアップマークに従い、カメラを寝かせた状態に配置してください。 かんたんキッティング中にIR-LEDが点滅する現象が発生する場合がありますが、故障ではありません。
  * 定期交換の必要な消耗部品があります。詳しくは取扱説明書 をお読みください。

  【設置についてのご注意】

  以下の場所には設置しないでください。耐塩害処理を施していますが、腐食に対して万全ではありません。（取付部が劣化し、落下によるけがや事故の原因となります。）

  海水飛沫（塩分を含んだ水）が直接あたる場所
  ※付着した塩分を除去するために定期的に水で洗い流すなど清掃をお願いします。
  火山地帯・温泉地などの腐食性ガスが発生する場所
  車両、船舶や工場ライン上などの振動の多い場所
  ［ご注意］設置の場所について詳しくは取扱説明書をご覧ください。



  カタログダウンロード




スペック

基本
屋内/屋外	屋外対応
電源	AC24 V（50 Hz/60 Hz）、PoE+（IEEE802.3at準拠）または指定PoE給電装置 指定PoE給電装置: WJ-PU201UX (i-PRO株式会社製) ◎ MIDSPAN PD-9501GC/AC-JP (Microsemi社製) 〇 MIDSPAN PD-9501GR/AC-JP (Microsemi社製) 〇 MaxiiPower Vi22401 174-VG-004 (ハイテクインター株式会社製) 〇
消費電力	AC24 V ： 3.4 A／約55 W PoE+ DC 54 V ： 470 mA ／約25 W（クラス4機器）指定PoE給電装置※1（インジェクター ： 60 W） DC54 V ： 約1.0 A ／約50 W
使用環境	使用温度範囲：AC24 V／指定PoE給電装置※1（インジェクター）使用時 : －50 ℃ ～ ＋60 ℃[2] PoE+対応ハブまたは給電装置使用時 : －30 ℃ ～ ＋60 ℃ 使用湿度範囲： 10 ％ ～ 100 ％（結露しないこと）
保存環境	保存温度範囲： －50 ℃ ～ ＋70 ℃ 保存湿度範囲：10 ％ ～ 95 ％（結露しないこと）
外部I/O端子	ALARM IN 1（アラーム入力1／自動時刻調整入力）1 端子 ALARM IN 2（アラーム入力2／アラーム出力）1 端子 ALARM IN 3（アラーム入力3／AUX 出力）1 端子
内蔵マイク	-
オ－ディオ入力	【端子形状】 φ3.5 mmステレオミニジャック（モノラル入力） 【マイク入力時】 使用可能マイク ： プラグインパワー方式（感度 ： －48 dB±3 dB（0 dB=1 V／Pa, 1 kHz）） 入力インピーダンス ： 約 2 kΩ 不平衡、供給電圧 ： 4.0 V±0.5 V 【ライン入力時】 入力レベル ： 約－10 dBV
オーディオ出力	φ3.5 mmステレオミニジャック（モノラル出力） 出力インピーダンス ： 約600 Ω 不平衡、出力レベル ： －20 dBV
防⽔性	防塵・防水性能 JIS C 0920 保護等級 IP66（IEC60529） ※取扱説明書に従い設置工事が正しく行われ、かつ適切な防水処理が行われた場合のみ。
耐衝撃性	IK10（IEC 62262） ※断続的に振動が発生する場所への設置はできません。
耐風速性	風速40 m/s 以下
寸法	［最大径］φ249 mm［高さ］465 mm
質量	約8.0 kg（ケーブルカバーを含む）
仕上げ	本体 ： アルミダイカスト（耐重塩害塗装）シルバー 外郭ねじ ： ステンレス（耐食処理） フロントパネル ： PC樹脂（アドバンスド親水コート対応）クリア
その他	耐重塩害仕様（ISO 14993準拠）
カメラ部
撮像素子	約1/2.8 型 CMOSセンサー
有効画素数	約210万画素
走査面積	5.57 mm（H）×3.13 mm（V）
走査方式	プログレッシブ
最低照度（カラー）	0.015 lx（F1.6、最長露光時間 ： OFF（1/30 s）、AGC ： 11） 0.001 lx（F1.6、最長露光時間 ： 最大16/30 s、AGC ： 11） ※換算値
最低照度（白黒）	0 lx（F1.6、最長露光時間 ： OFF（1/30 s）、AGC ： 11、赤外線照明点灯時） 0.006 lx（F1.6、最長露光時間 ： OFF（1/30 s）、AGC ： 11） 0.0004 lx（F1.6、最長露光時間 ： 最大16/30 s、AGC ： 11） ※換算値
インテリジェントオート（iA）	On／Off
スーパーダイナミック	On／Off、0から31の範囲でレベル設定が可能 ※60フレームに設定した場合はスーパーダイナミック機能はOffとなります。
ダイナミックレンジ	144 dB typ.（スーパーダイナミック ： On時）
最大ゲイン	0から11の範囲でレベル設定が可能
コントラスト自動調整	On／Off
暗部補正	0から255の範囲でレベル設定が可能
逆光／強光補正	逆光補正（BLC）／強光補正／Off、0から31の範囲でレベル設定が可能（スーパーダイナミック、インテリジェントオートがOff時のみ）
霧補正	On／Off　0から8の範囲でレベル設定が可能（インテリジェントオート、コントラスト自動調整がOff時のみ）
光量制御モード	屋外撮影／フリッカレス(50 Hz)／フリッカレス(60 Hz)／固定シャッター
シャッター速度	1/30固定、3/120固定、2/100固定、2/120固定、1/60固定、1/100固定、1/120固定、1/250固定、1/500固定、1/1000固定、1/2000固定、1/4000固定、1/10000固定 ※1/30固定～2/120固定は30 fpsモードのみ ※1/60固定は60 fpsモードのみ
最長露光時間	最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/120 s、最大1/100 s、最大2/120 s、最大2/100 s、最大3/120 s、最大1/30 s、最大2/30 s、最大4/30 s、最大6/30 s、最大10/30 s、最大16/30 s ※最大2/100 s、最大3/120 sは30 fpsモード時のみ
カラー／白黒切換	Off/ On（IR Light Off）/ On（IR Light On）/Auto1（IR Light Off）/ Auto2（IR Light On）
IR LED Light	High／Middle／Low／Off 最長照射距離 AC24 V/指定PoE給電装置（インジェクター）使用時 : 350 m PoE+対応ハブまたは給電装置使用時 : 150 m
ホワイトバランス	ATW1／ATW2／AWC
デジタルノイズリダクション	0から255の範囲でレベル設定が可能
画揺れ補正	On／Off（30fpsモードに設定した場合のみ使用可能）
プライバシーゾーン	塗潰し／モザイク／Off（ゾーン設定最大32か所）/td>
画面内文字表示	On/Off、最大20 文字（アルファベット、漢字、ひらがな、カタカナ、数字、記号）
動作検知（VMD）	有効／無効、4エリア設定可能f
レンズ部
ズーム比	40倍 光学／60倍 HD EX光学ズーム（画像解像度1280×720時）（電動ズーム／電動フォーカス）
デジタルズーム	16倍（最大640倍）
焦点距離（f）	4.25 mm ～ 170 mm
最大口径比（F）	1 ： 1.6（WIDE） ～ 1 ： 4.95（TELE）
フォーカス範囲	3 m ～ ∞
絞り範囲	F1.6 ～ close
画角	［16 ： 9モード］ 水平 1.9゜ （TELE） ～ 66゜ （WIDE）、垂直 1.1゜ （TELE） ～ 39゜ （WIDE） ［4 ： 3モード］ 水平 1.4゜ （TELE） ～ 51゜ （WIDE）、垂直 1.1゜ （TELE） ～ 39゜ （WIDE）
回転台部	●水平回転範囲 360゜エンドレス旋回 ●水平回転速度 マニュアル ： 約0.065゜/s ～ 150゜/s プリセット ： 最大約300゜/s ●垂直回転速度 マニュアル ： 約0.065゜/s ～ 150゜/s プリセット ： 最大約300゜/s ●プリセットポジション数 256か所 ●オートモード 自動追尾／オートパン／プリセットシーケンス／パトロール ●セルフリターン時間 10秒／20秒／30秒／1分／2分／3分／5分／10分／20分／30分／60分
ネットワーク部
ネットワーク	10BASE-T／100BASE-TX、RJ45コネクター
画像解像度 H.265・H.264 JPEG（MJPEG）	［16 ： 9モード］ 1920×1080、1280×720、640×360、320×180 ［4 ： 3モード］ ※超解像度技術を使用した解像度 2048×1536※、1280×960、800×600、VGA、400×300、QVGA
画像圧縮方式	H.265・H.264 配信モード ： 固定ビットレート／可変ビットレート／フレームレート指定／ベストエフォート配信 フレームレート： 1 fps／3 fps／5 fps※／7.5 fps※／10 fps※／12 fps※／15 fps※／20 fps※／30 fps※／60 fps※ ※フレームレートは、「ビットレート」に制限されます。「※」付のフレームレートを設定した場合は、設定した値よりもフレームレートが低下することがあります。 1クライアントあたりのビットレート ： 64 kbps／128 kbps※／256 kbps※／384 kbps※／512 kbps※／768 kbps※／1024 kbps※／1536 kbps※／2048 kbps※／3072 kbps※／4096 kbps※／6144 kbps※／8192 kbps※／10240 kbps※／12288 kbps※／14336 kbps※／16384 kbps※／20480 kbps※／24576 kbps※／－自由入力－ ※ビットレートは、「解像度」によって設定可能な範囲が異なります。 画質 ： 固定ビットレート／フレームレート指定／ベストエフォート配信の場合 ： 動き優先／標準／画質優先 可変ビットレートの場合 ： 0最高画質／1高画質／2／3／4／5標準／6／7／8／9低画質 配信方式 ： ユニキャスト／マルチキャスト JPEG（MJPEG） 画質選択 ： 0最高画質／1高画質／2／3／4／5標準／6／7／8／9低画質（0～9の10段階） 配信方式 ： PULL／PUSH 画像更新速度 ： 0.1 fps／0.2 fps／0.33 fps／0.5 fps／1 fps／2 fps／3 fps／5 fps／6 fps／10 fps／12 fps／15 fps／30 fps（JPEGとH.265／H.264同時動作時のJPEGフレームレートは制限あり）
スマートコーディング	顔スマートコーディング※ ： On（顔スマートコーディング）／On（AUTO VIQS）／Off ※顔スマートコーディングは、ストリーム1のみ対応。 GOP（Group of pictures）制御 ： On（Frame rate control）※ ／ On（Advanced）※ ／ On（Mid）／On（Low）／Off ※On（Frame rate control）、On（Advanced）は、H.265のみ対応
音声圧縮方式	G.726（ADPCM）：16 kbps/32 kbps G.711：64 kbps AAC-LC：64 kbps/96 kbps/128 kbps
配信量制御	制限なし／64 kbps／128 kbps／256 kbps／384 kbps／512 kbps／768 kbps／1024 kbps／2048 kbps／4096 kbps／6144 kbps／8192 kbps／10240 kbps／15360 kbps／20480 kbps／25600 kbps／30720 kbps／35840 kbps／40960 kbps／51200 kbps
対応プロトコル	IPv6 ：TCP／IP、UDP／IP、HTTP、HTTPS、SSL／TLS、SMTP、DNS、NTP、SNMP v1／v2／v3、DHC IPv4 ： TCP／IP、UDP／IP、HTTP、HTTPS、RTSP、RTP、RTP／RTCP、FTP、SMTP、DHCP、DNS、DDNS、NTP、SNMP、UPnP、IGMP、ICMP、ARP、IEEE 802.1X、DiffServ
セキュリティ	ユーザー認証、ホスト認証、HTTPS※、動画ファイルの改ざん検出※ ※証明書がプリインストールされています。
最大接続数	14※（カメラへ同時接続できるセッション数）※条件による
FTPクライアント	アラーム画像送信、FTP定期送信（FTP定期送信失敗時、SDメモリーカードにバックアップ可能）
マルチスクリーン	同時に16台のカメラの画像を表示（自カメラ含む）
SDXC／SDHC／SDメモリーカード（別売り）	業務用SDメモリーカード、スピードクラス6以上
携帯電話対応	NTTドコモ、au（KDDI）、SoftBank JPEG画像表示、AUX制御（アクセスレベルによる）
携帯端末対応	iPad／iPhone（iOS 4.2.1以降）、Android™ 端末
対応OSとブラウザ
対応OS	Microsoft Windows 10（日本語版）、 Microsoft Windows 8.1（日本語版）
対応ブラウザ	Microsoft Edge Firefox、Google Chrome™、Internet Explorer 11

本仕様につきましては予告なく変更することがあります。


■免責について

・本製品は、犯罪抑止等を意図して製作された商品ですが、犯罪の防止・安全を完全に保証するものではございません。万一被害など発生致しましても、当社は責任を負いかねますのでご了承下さい。
