SHDB-CTF220HDB1 220万画素 防水型赤外線カメラの特長

放送用機器に使用されるフルハイビジョン規格のHD-SDIデジタル高精細画質で映像を出力する屋外用赤外線防犯カメラです。デジタルシグナルプロセッサー(DSP)大手のEYENIX社製のプロセッサーと国内大手のSONY製センサーを使用した高感度、高性能、多機能カメラです。カメラ内部にマルチデジタルシグナルプロセッサーを使用することで、HD-SDI以外のEX-SDI/HDCVIの合わせて3つの規格の映像を出力することができるフルハイビジョンカメラです。既設の場合、現場のレコーダーに合わせた映像規格の選択が可能です。OSDメニューで逆光補正、明るさ調整など環境に合わせた調整ができます。 通線ケーブルは3C2Vや5CFBを使用するので、既存のアナログカメラのケーブルを使用することが可能です。マンションや戸建てなどのアナログカメラの更新にもおすすめです。

・単焦点3.6ｍｍレンズの採用で画角は約67度までの範囲をカバー、死角を少なくした監視が可能です。

・Panasonic製CMOSのモジュールを採用することで、より明るい鮮明な映像を映し出すことが可能

・220万画素の高画質でデジタルズームの機能でより鮮明な映像を実現

・照度0luxの暗闇でも撮影可能な赤外線LEDを36個搭載し、15m先の被写体まで監視が可能

・ボディーは屋外での使用を想定したIP66(防塵防水)規格となっており、強い埃や雨に耐え得る素材を使用

HD-SDIはハイビジョンテレビ放送規格

SHDB-CTF220HDB1が採用しているHD-SDIの映像方式はハイビジョンテレビ放送に使われる信号規格でフルデジタルで映像の歪や劣化がなく精緻で高画質な映像が特長です。

HD-SDI 映像規格別の特長

映像の種類により長短があります。

アナログ方式は歪みや通線距離が長くなると映像の劣化がありますがデジタルは価格が高くなる傾向があります。

220万画素フルハイビジョンカメラと52万画素アナログカメラの解像度比較

960Hのアナログ52万画素カメラと比較して、SHDB-CTF220HDB1は220万画素ハイビジョン画質で映像を出力することができます。そのためご自宅の大型テレビでもアナログカメラの映像のように粗くなく鮮明が映像で見れます。

220万画素 HD-SDIカメラと52万画素アナログカメラの画像比較

52万画素アナログカメラでは認識できない文字も、220万画素のフルハイビジョンカメラでは、大きい文字はそのままでも読み取り、小さい文字はデジタルズーム機能を使ったりして読み取ることが可能です。

おすすめ使用例

• 低価格でフルハイビジョン映像のカメラを導入したい。
• アナログカメラで使用していた既存の配線をそのままハイビジョンカメラに交換したい。

OSDの操作画面

OSDステックを操作して、OSDメニュー画面（On-Screen Display）からカメラの設定変更が出来ます。逆光補正 、明るさ等細かな設定をすることが可能です。

単焦点3.6ｍｍレンズで広角での監視が可能

単焦点3.6ｍｍレンズの採用で画角は約67度までの範囲をカバー、死角を少なくした監視が可能です。

監視距離3ｍ(拡大表示の画像はDVRの専用ソフトでデジタルズーム)
【画角の考え方】
画角を広くすると被写体は遠くに見えるようになります。被写体を近くで見ようとすると(望遠)画角は狭くなります。 標準のカメラは3.6mm(水平画角約67度)くらいのレンズが付いています。

赤外線LEDで昼夜監視

照度を自動認識、昼間は220万画素のフルハイビジョンカラー、夜間はノイズの少ない白黒モードでくっきり、カラーモード、白黒モード、オートモードを環境に合った設定が可能です。 赤外線LEDを使用する事で光の全くない暗闇（照度0lux)でも映像を撮影することが出来ます。
SHDB-CTF220HDB1は赤外線LEDを36個搭載しており、有効照射距離は15mです。

エントランスなどに逆光補正機能(D-WDR)

リアルWDRと比較してD-WDRは映像のガンマ値を調節する事で逆光をデジタル補正する為、画像の色合いが薄くなる傾向になります。

照明のちらつきを抑えるフリッカレス機能

カメラは世界標準の60Hzで生産されていますが、静岡の富士川以北は60Hzになっています。このため東京では周波数のズレで照明のちらつきが起こります。

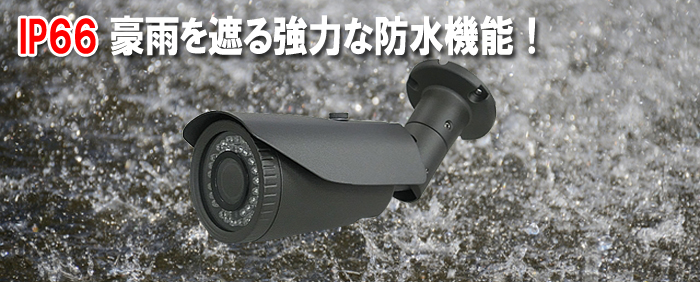

カメラを雨から防ぐ強力なIP66 防水仕様

保護等級IP66（防塵防水）仕様のボディーを使用する事で直接雨にさらされる環境にも設置可能です。

設置イメージ

ブラケットの調節で天井はもちろん、壁にも取付け可能。

スペック表

SHDB-CTF220HDB1の詳細なカメラスペックです。

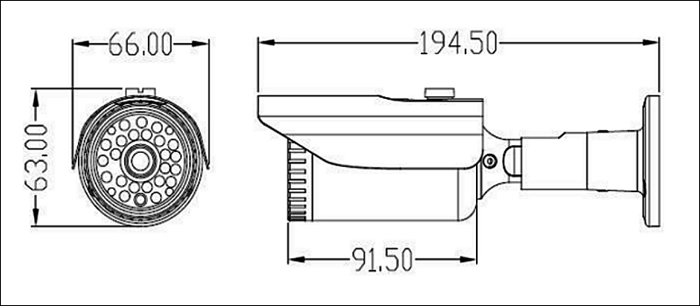

カメラ図面

SHDB-CTF220HDB1のカメラ図面です。

関連製品接続イメージ図

防犯カメラ、監視用モニターとの接続イメージ図です。
